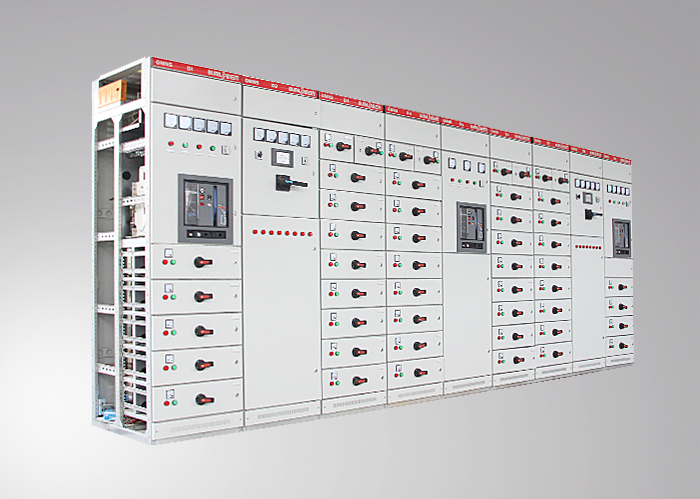

低壓抽出式開關柜（OMNS）
a.產品概述
OMNS低壓抽出式開關柜是我公司根據市場需求而開發的新一代低壓開關柜。產品應用于發電廠、變電站、石油化工、輕功紡織、冶金軋鋼、機場、學校和高層建筑等場所，作為交流50(60)Hz，額定工作電壓660V及以下電力系統中，作為動力、照明、電動機集中控制及配電設備的電能接受和分配之用。產品負荷GB7251.12-2013、IEC61439-2:2011、VDE0660等標準。
b.結構特點
本開關柜由于引進瑞士ABB先進技術，并在其原來基礎上加以技術改進，使其更符合我國國情。柜體采用25MM為模數的C型材通用連接來組成各種得以滿足各種需求的柜架結構和抽屜單元，在MCC柜中大量采用高強度的阻燃型工程塑料組件，使安全性能更可靠，同時加之將國外的功能加以改型，以200MM為模數加以組合，使其更有利于PC柜和MCC柜混裝柜體的設計需求，抽出單元與柜體具有可靠的聯鎖裝置，以防止在開關通電狀態下帶負荷拉閘，提高了其安全性，另外該柜體一般采用冷軋鋼板進行鈍化處理后組裝而成，也可根據用戶的不同需求采用敷鋁鋼板。
c.主要技術參數
序號 | 項目 | 單位 | 參數 | |
1 | 主電路額定電壓 | V | AC380、660 | |
2 | 輔助電路額定電壓 | V | AC220、380，DC110、220 | |
3 | 額定絕緣電壓 | V | AC660 | |
4 | 額定頻率 | Hz | 50(60) | |
5 | 額定電流 | 水平母線 | A | ≤4000 |
垂直母線（MCC） | A | 1000 | ||
6 | 母線額定短時耐受電流 | kA/1s | 50、80 | |
7 | 母線額定峰值耐受電流 | kA | 105、176 | |
8 | 工頻試驗電壓 | 主電路 | V/1min | 2500 |
輔助電路 | ||||
9 | 母線 | 三相四線制 | A、B、C、PEN | |
三相五線制 | A、B、C、PE、N | |||
10 | 防護等級 | IP30、IP40 | ||
